准备好将您的Altium Designer PCB设计发送至生产制造了吗？生成制造商能够理解的准确Gerber文件是关键步骤。本指南将逐步引导您提供所有必要信息，以确保生产过程顺利进行。

1. 访问Gerber文件生成：

在Altium Designer中打开您的PCB设计。

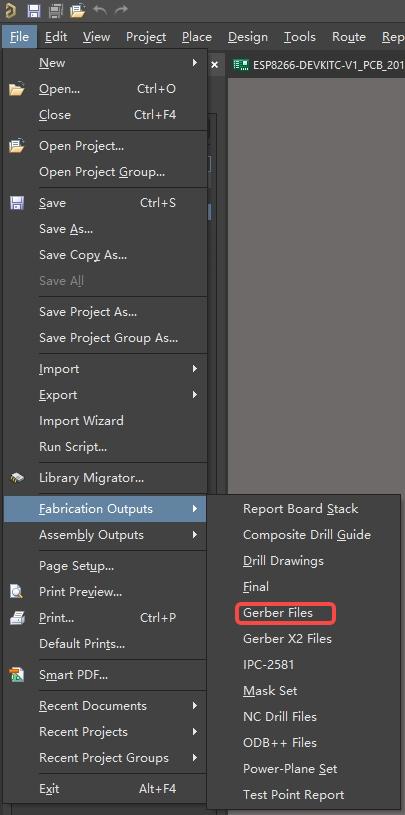

导航到“文件”菜单并选择“制造输出”。

从下拉菜单中选择“Gerber文件”。

2. 配置Gerber文件设置：

Gerber设置窗口允许定义如何将您的PCB数据转换为Gerber文件。需要配置如下内容：

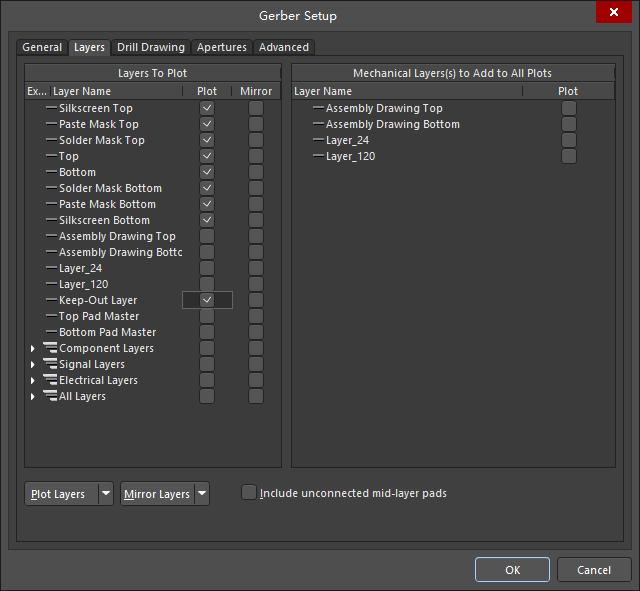

层设置：

- 确保存在清晰的机械层轮廓。这定义了您电路板的物理形状。

- 在“绘图层”中选择“已用层”以仅包含制造所需的层，包括：

- 铜层

- 阻焊层

- 丝印层

- 焊膏层（如适用）

- 机械层

- 钻孔图

- 钻孔导向

其他设置保持默认，然后点击“应用”。

3. 生成NC钻孔文件：

钻孔信息对于准确的位置放置至关重要。以下是创建NC钻孔文件的方法：

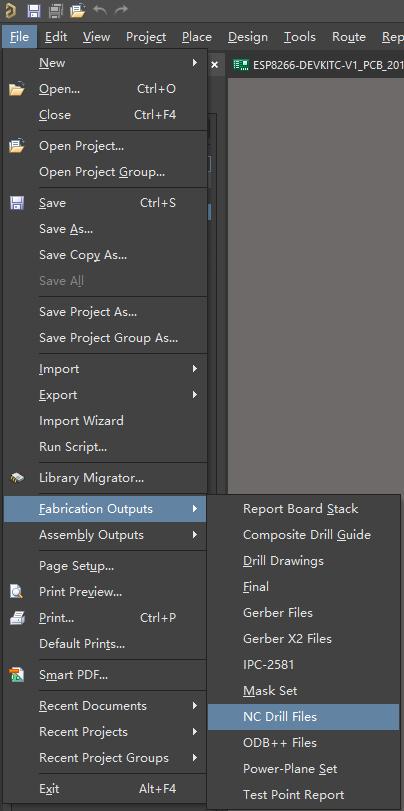

转到“文件”>“制造输出”>“NC钻孔文件”。

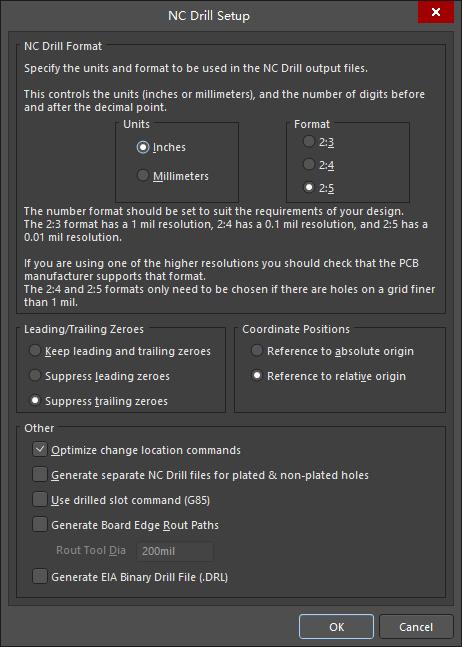

将精度设置为2:5（0.01毫米分辨率）。点击“确定”。
