如何在PCBX EDA中生成PCB Gerber文件?
利用PCBX的免费在线EDA工具,快速创建PCB设计。PCBX允许爱好者和专业人士设计PCB,一键下单。
步骤1:创建项目

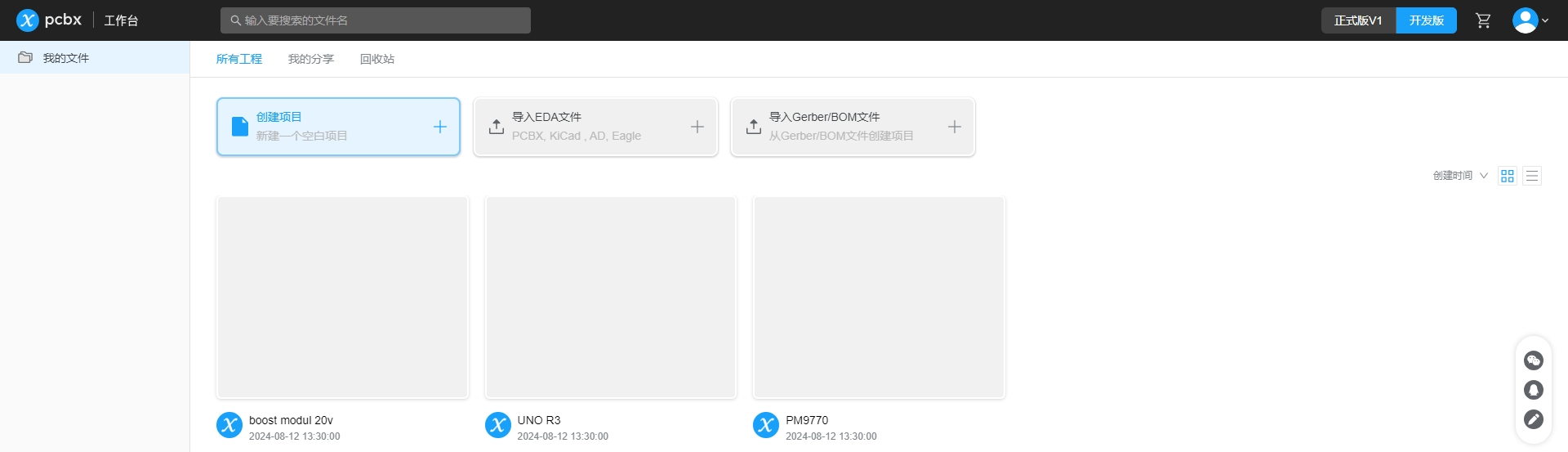

进入EDA页面,点击工作台 — 我的文件 — 所有文件 — 新设计文件,然后创建一个新的空白项目。

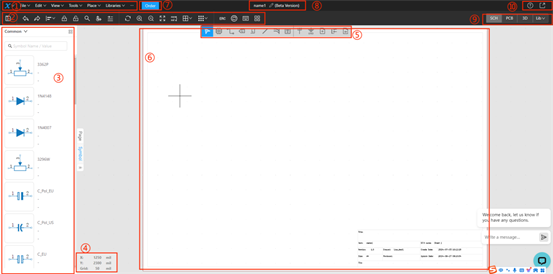

选择创建项目后,界面将切换到原理图(SCH)编辑页面。然后,您就可以开始创建自己的PCB/PCBA设计。
① 菜单栏
② 工具栏
③ 符号和项目选择
④ 子工具栏
⑤ 光标坐标显示
⑥ 原理图编辑
⑦ 订单
⑧ 文件名编辑
⑨ 编辑器切换
⑩ 入门指南和分享
这里有一个详细的EDA设计教程供您参考:https://www.pcbx.cn/help/article/pcbx-eda-design-tutorial

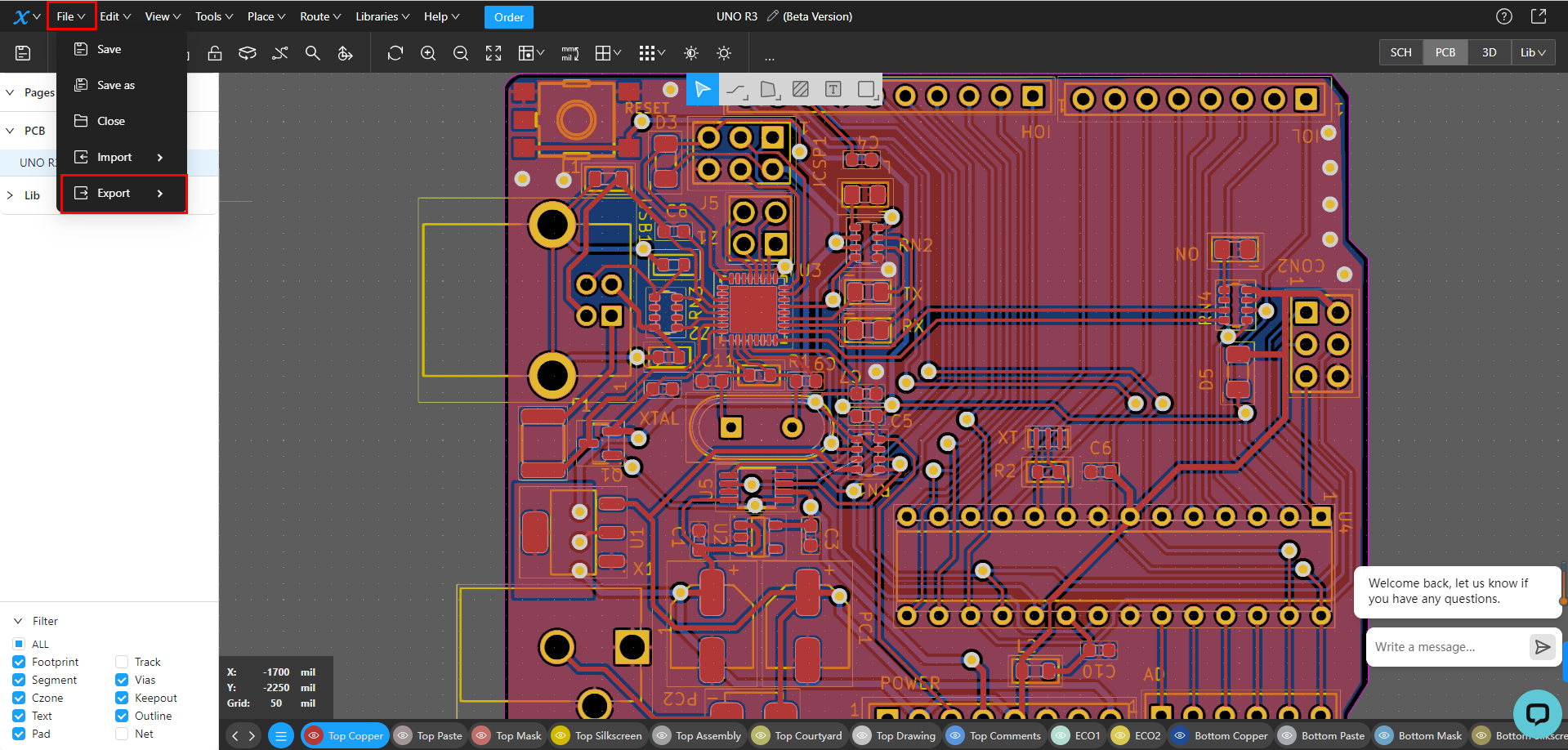

设计完成后,选择“文件-导出”,即可轻松生成Gerber文件、钻孔文件,或者直接在PCBX下单订购PCB和PCBA。
